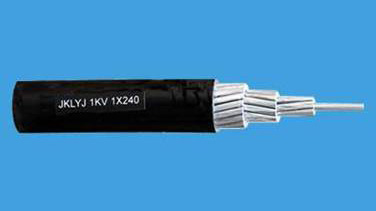

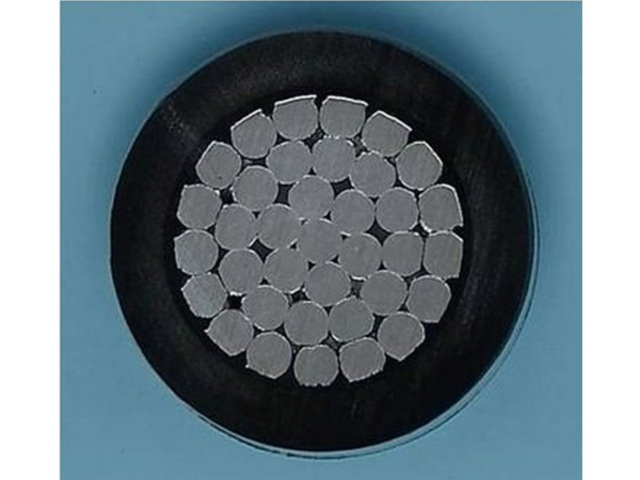

1KV、10KV架空絕緣電纜適用于交流額定電壓1KV-10KV電力輸配電網系統。

1KV架空絕緣電纜執行標準為GB/T12527-2008 及GB/T1179-2008;

10KV架空絕緣電纜執行標準為GB/T14049-2008及GB/T1179-2008

電纜型號、名稱、敷設場合

　注：1.1KV架空絕緣電纜可生產1芯2芯4芯10-400mm²，10KV架空絕緣電纜以單芯為主，生產范圍為16-400mm²。

　　　2.鋼芯加強型鋼芯截面選擇，可根據鋼芯鋁絞線抗拉強度規定確定。

產品主要性能

1. 使用性能

（1）額定電壓0.6/1KV、10KV。

（2）電纜導體的長期允許工作溫度：聚氯乙烯、聚乙烯絕緣應不超過70℃；交聯聚乙烯絕緣應不超過90℃。短路時（最長持續時間不超過5S）電纜的最高溫度：聚氯乙烯、聚乙烯絕緣應不超過170℃；交聯聚乙烯絕緣應 250℃。

（3）電纜的敷設溫度應不低于-20℃，低于該溫度時電纜應預熱。

（4）電纜的允許彎曲半徑：

a.1KV

電纜外徑（D）＜25mm，應不小于4D；鋼芯加強型應不小于6D；

電纜外徑（D）≥25mm，應不小于6D；鋼芯加強型應不小于10D；

b.10KV

單芯電纜應不小于20D，鋼芯加強型應不小于25D；

多芯電纜應不小于15D，鋼芯加強型應不小于20D；

注：以上“D”均為電纜外徑。

2. 主要電氣性能

（1）成品電纜導電線芯的電阻20℃時每公里數值如下表所示

　注：鋼芯加強型導體直流電阻與鋼芯鋁絞線同規格相同。

（2）絕緣電阻試驗

　　在室溫下，將電纜浸入水中不少于1h，施加80-500V直流電壓，穩定時間不小于1min，且不大于5min，試驗結果應符合下表規定

（3）交流電壓試驗

　　在室溫下，將電纜浸入水中不少于1h后按照標準要求施加電壓，試驗時間維持1min，電纜應不擊穿，對各額定電壓電纜的試驗電壓如下表所示
