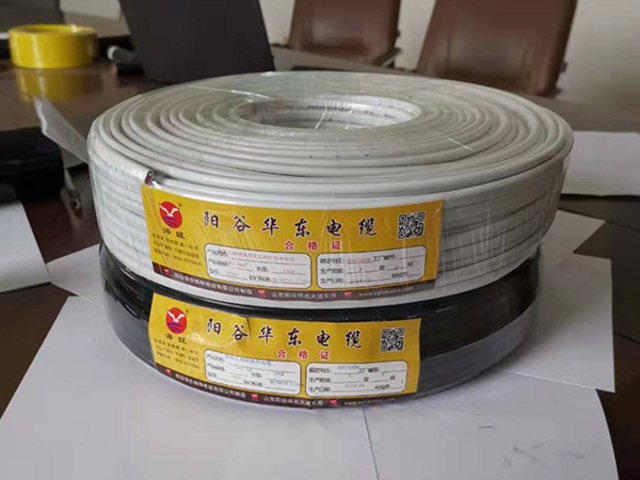

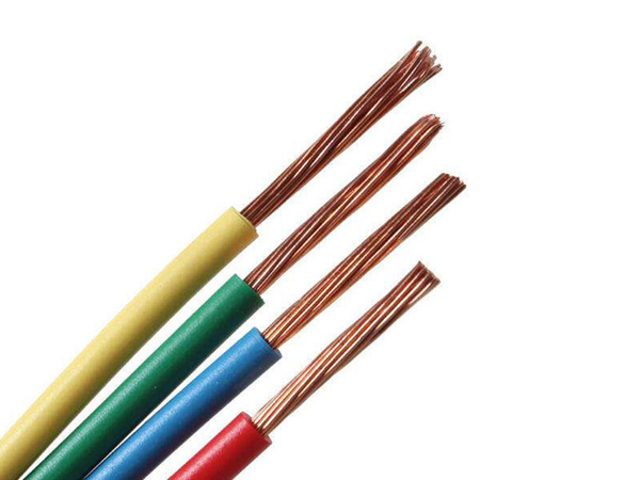

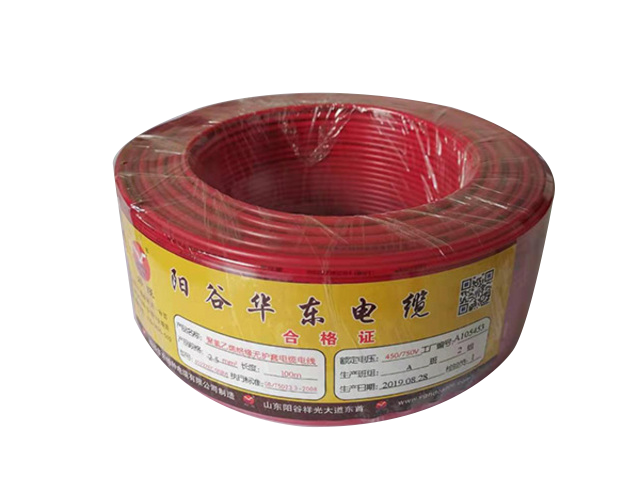

該產品中B系列產品適用于交流額定電壓450/750V及以下的動力裝置固定敷設用，R系列產品適用于交流額定電壓300/500V及以下的家用電器、小型電動工具、儀器、儀表及動力照明用銅芯聚氯乙烯絕緣連接軟電纜（電線）
一、生產執行標準
GB/T5023.1-GB/T5023.7 （等同采用IEC60227） JB/T8734.1-JB/T8734.5
二、分類和型號如下
固定布線用無護套電纜
01---一般用途單芯硬導體無護套電纜（60227IEC01）
02---一般用途單芯軟導體無護套電纜（60227IEC02）
05---內部布線用導體工作溫度為70℃的單芯實心導體無護套電纜（60227IEC05）
06---內部布線用導體工作溫度為70℃的單芯軟導體無護套電纜（60227IEC06）
07---內部布線用導體工作溫度為90℃ 的單芯實心導體無護套電纜（60227IEC07）
08---內部布線用導體工作溫度為90℃ 的單芯軟導體無護套電纜（60227IEC08）
固定布線用護套電纜
10---輕型聚氯乙烯護套電纜（60227IEC10）
一般用途護套軟電纜
52---輕型聚氯乙烯護套軟電線（60227IEC52）
53—普通聚氯乙烯護套軟電線（60227IEC53）
三、產品型號中各字母代表意義
1.按用途分
固定敷設用電纜（電線）------------------------------------------------------------------------------------B
連接用軟電纜（電線）---------------------------------------------------------------------------------------R
裝飾照明用軟線-------------------------------------------------------------------------------------------------S
2.按材料特性分
銅導體------------------------------------------------------------------------------------------------------------省略
鋁導體-------------------------------------------------------------------------------------------------------------L
聚氯乙烯絕緣---------------------------------------------------------------------------------------------------V
聚氯乙烯護套---------------------------------------------------------------------------------------------------V
耐油聚氯乙烯護套--------------------------------------------------------------------------------------------VY
3.按結構特性分
圓形---------------------------------------------------------------------------------------------------------------省略
扁型（平行）---------------------------------------------------------------------------------------------------B
雙絞型-------------------------------------------------------------------------------------------------------------S
屏蔽型-------------------------------------------------------------------------------------------------------------P
軟結構-------------------------------------------------------------------------------------------------------------R
4．按耐熱特性分
70℃----------------------------------------------------------------------------------------------------------------省略
90℃----------------------------------------------------------------------------------------------------------------90
四、型號名稱及相應執行標準
|
型號 |
名稱 |
芯數 |
生產范圍mm² |
額定電壓（V） |
執行標準 |
|
60227IEC01（BV） |
一般用途單芯硬導體無護套電纜 |
1 |
1.5-400 |
450/750 |
GB/T5023.3 |
|
60227IEC02（RV） |
一般用途單芯軟導體無護套電纜 |
1 |
1.5-240 |
450/750 |
|
|
60227IEC05（BV） |
內部布線用導體工作溫度為70℃的單芯實心導體無護套電纜 |
1 |
0.5-1.0 |
300/500 |
|
|
60227IEC06（RV） |
內部布線用導體工作溫度為70℃的單芯軟導體無護套電纜 |
1 |
0.5-1.0 |
300/500 |
|
|
60227IEC07（BV-90） |
內部布線用導體工作溫度為90℃的單芯實心導體無護套電纜 |
1 |
0.5-2.5 |
300/500 |
|
|
60227IEC08（RV-90） |
內部布線用導體工作溫度為90℃的單芯軟導體無護套電纜 |
1 |
0.5-2.5 |
300/500 |
|
|
60227IEC10（BVV） |
輕型聚氯乙烯護套電纜 |
2-5 |
1.5-35 |
300/500 |
GB/T5023.4 |
|
60227IEC52（RVV） |
輕型聚氯乙烯護套軟線 |
2、3 |
0.5-0.75 |
300/300 |
GB/T5023.5 |
|
60227IEC53（RVV） |
普通聚氯乙烯護套軟線 |
2-5 |
0.75-2.5 |
300/500 |
|
|
BV |
銅芯聚氯乙烯絕緣電線 |
1 |
0.75-1.0 |
300/500 |
JB/T8734.2 |
|
BLV |
鋁芯聚氯乙烯絕緣電線 |
1 |
2.5-400 |
450/750 |
|
|
BVR |
銅芯聚氯乙烯絕緣軟電線 |
1 |
2.5-70 |
450/750 |
|
|
BVV |
銅芯聚氯乙烯絕緣護套圓形電纜 |
1 |
0.75-10 |
300/500 |
|
|
BLVV |
鋁芯聚氯乙烯絕緣護套圓形電纜 |
1 |
2.5-10 |
300/500 |
|
|
BVVB |
銅芯聚氯乙烯絕緣護套扁型電纜 |
2、3 |
0.75-10 |
300/500 |
|
|
BLVVB |
鋁芯聚氯乙烯絕緣護套扁型電纜 |
2、3 |
0.75-10 |
300/500 |
|
|
RVVP |
銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜（電線） |
1-16 |
0.3-2.5 |
300/300 |
JB/T8734.5 |
聚氯乙烯絕緣布電線載流量表
|
型號 |
60227IEC01（BV） |
||||||||||||||
|
額定電壓V |
450/750 |
||||||||||||||
|
導體工作溫度℃ |
70 |
||||||||||||||
|
環境溫度℃ |
30 |
35 |
40 |
30 |
35 |
40 |
|||||||||
|
導線排列 |
|
|
|||||||||||||
|
導線根數 |
|
2-4 |
5-8 |
9-12 |
12以上 |
2-4 |
5-8 |
9-12 |
12以上 |
2-4 |
5-8 |
9-12 |
12以上 |
||
|
標稱截面（mm²） |
明敷載流量（A） |
導線穿管敷設載流量（A） |
|||||||||||||
|
1.5 |
23 |
22 |
20 |
13 |
9 |
8 |
7 |
12 |
9 |
7 |
6 |
11 |
8 |
7 |
6 |
|
2.5 |
31 |
29 |
27 |
17 |
13 |
11 |
10 |
16 |
12 |
10 |
9 |
15 |
11 |
9 |
8 |
|
4 |
41 |
39 |
36 |
24 |
18 |
15 |
13 |
22 |
17 |
14 |
12 |
21 |
15 |
13 |
11 |
|
6 |
53 |
50 |
46 |
31 |
23 |
19 |
17 |
29 |
21 |
18 |
16 |
30 |
20 |
16 |
15 |
|
10 |
74 |
69 |
64 |
44 |
33 |
28 |
25 |
41 |
31 |
26 |
23 |
38 |
29 |
24 |
21 |
|
16 |
99 |
93 |
86 |
60 |
45 |
38 |
34 |
57 |
42 |
35 |
32 |
52 |
39 |
32 |
29 |
|
25 |
132 |
124 |
115 |
83 |
62 |
52 |
47 |
77 |
57 |
48 |
43 |
70 |
53 |
44 |
39 |
|
35 |
161 |
151 |
140 |
103 |
77 |
64 |
58 |
96 |
72 |
60 |
54 |
88 |
66 |
55 |
49 |
|
50 |
201 |
189 |
175 |
127 |
95 |
79 |
71 |
117 |
88 |
73 |
66 |
108 |
81 |
67 |
60 |
|
70 |
259 |
243 |
225 |
165 |
123 |
103 |
92 |
125 |
114 |
95 |
85 |
140 |
105 |
87 |
78 |
|
95 |
316 |
297 |
275 |
207 |
155 |
129 |
116 |
192 |
144 |
120 |
108 |
176 |
132 |
110 |
99 |
|
120 |
374 |
351 |
325 |
245 |
184 |
153 |
138 |
226 |
170 |
141 |
127 |
208 |
156 |
130 |
117 |
|
150 |
426 |
400 |
370 |
288 |
216 |
180 |
162 |
265 |
199 |
166 |
149 |
244 |
183 |
152 |
137 |
|
185 |
495 |
464 |
430 |
335 |
251 |
209 |
188 |
309 |
232 |
193 |
174 |
284 |
213 |
177 |
159 |
|
240 |
592 |
556 |
515 |
396 |
297 |
247 |
222 |
366 |
275 |
229 |
206 |
336 |
252 |
210 |
189 |
